光扩散PC

光学扩散PC，高透光率(接近92%)，雾度高低按客户需求，分散均匀无晶点；光通亮厚度1.6mm达到91~93（lm流明），损光为0.7%~0.9%；同时，该材料具有良好的流动性，抗冲击强度高，阻燃效果达到V0，耐老化。广泛用于球泡灯、日光灯、隧道灯、工矿灯等灯具的灯罩。

光学扩散PC特点：

具有高扩散、高透光、无眩光、无光影的优点.
防止眩光，最大限度提高能源效率
LED色彩的再现性非常优秀.
耐冲击性非常高（刚度为玻璃的250倍，压克力的50倍）.
尺寸稳定性优秀（不受高低温及水分影响）.
优异的耐候性，耐热性（130~140℃）
光源隐蔽性优异，且耐久性非常好，无破损或变型.
成型、切割、加工性能良好.

光学扩散PC应用领域：
LED灯罩、LED灯管、LED球泡灯、广告灯箱、告示牌、户外广告、LED电子显示屏、LED节能灯罩、LED球泡灯罩、LED路灯罩、光扩散板、LED照明产品.

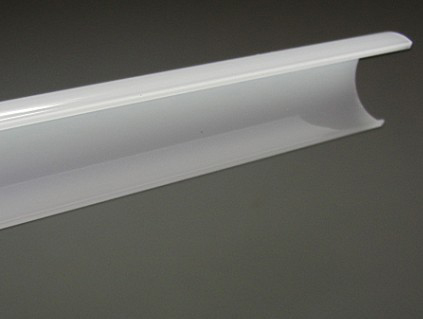

典型应用实例:

注塑加工要点:
烘料三至五小时以上，温度设定为120℃
成品重量约为注塑机容量的40至60%为最佳
螺杆长度最少应有15个直径长，其L/D为20：1最佳。压缩比宜为1.5：1至30：1。
螺杆转速30-60r/min为宜，背压控制在注射压力的10-15％之间为宜。
模具温度一般控制在80-100℃就可以，对形状复杂，较薄，要求较高的制品，也可提高到100-120℃
注射温度必须综合制品的形状、尺寸，模具结构。制品性能、要求等各方面的情况加以考虑后才能作出。一般在成型中选用温度在270~320℃之间
